LDE 江苏分体式电磁流量计

价格面议

联系方式:杨经理15179631852

联系我们时请说明是仪表网上看到的信息,谢谢!


品牌 材质 碳钢,不锈钢,铜,衬氟,塑料,铸铝合金,铸铁,透明丙烯酸,哈氏合金,钛,玛瑙,氟包塑,其他
产地 国产 加工定制
质保 1年

江苏分体式电磁流量计
暖通测量集中供热系统消耗的热量,也可同时测量中央空调供冷系统消耗的冷量,实现了冷热量一体计量。既适锅炉水能量计-冷冻水能量计为机电一体化或者分体式智能型冷热能计量仪表,实现对冷热量的精确计量。该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、压力损失小、经济实用等特点,应用于集中供暖、

江苏分体式电磁流量计 详细信息

江苏分体式电磁流量计

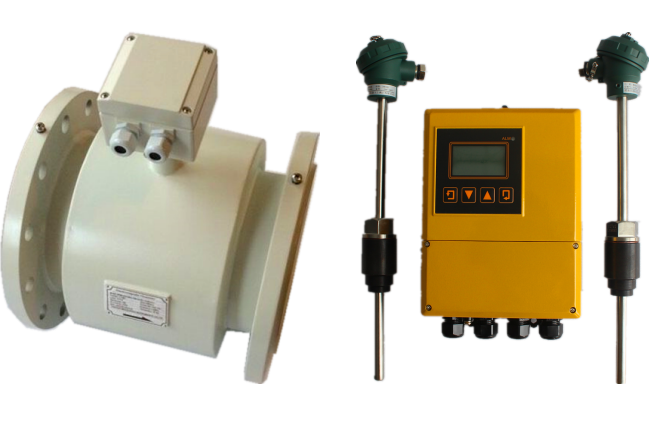

分体式电磁流量计是基于法拉第电磁感应定律,由传感器和转换器组成,传感器安装在测量管道上,转换器被安装在离传感器30米内或100米内的场合,两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域测量高温,高湿,不便观察的环境。

分体式,即传感器和转换器分装于不同地点,以下工况一般选用分体式:
1. 环境温度或转换器表面受辐射温度超过60℃.
2. 管道震动较大的场合。
3. 会对转换器的铝壳严重腐蚀的场合。
4. 流量计安装在高空或井下,调试不方便的场合。

一、产品特点:

1、适用于导电率大于5цs/cm导电流体的体积流量测量。

2、测量管内无活动及阻流部件、压力损失小;

3、具有不同材质的衬里和电极有良好的防腐性能;

4、不受介质、密度、粘度、温度、压力和导电率的影响;

5、低频矩形波励磁、不易受干扰性、能稳定可靠;

6、转换器耗能低、安装简单方便、用户不需调试。

二、技术参数:

1.精度等级:±0.5%、±1%;

2.衬里材质:聚氨脂、氯丁橡胶、聚四氟等;

3.电极材质:不锈钢、哈氏合金、钛、铂铱合金等;

4.连接方式:法兰夹装、法兰连接等;

5.介质温度:0℃~70℃、0℃~130℃(0℃~180℃);

6.公称压力:1.0Mpa~32 Mpa;

7.防护等级:IP65、IP68;

8.防爆标志:ExibBT4;

9.工作电压:220VAC、24VDC。

分体式电磁流量计工作原理
分体式电磁流量计是根据法拉第电磁感应定律,在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速v流动时,导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明,只要管道内流速分布为轴对称分布,两电极之间产生感生电动势:
e=KBDv (3-36)
式中,v为管道截面上的平均流速,k为仪表常数。由此可得管道的体积流量为:
qv= πeD/4KB (3-37)
由上式可见,体积流量qv与感应电动势e和测量管内径D成线性关系,与磁场的磁感应强度B成反比,与其它物理参数无关。江苏分体式电磁流量计

磁路系统:其作用是产生均匀的直流或交流磁场。直流磁路用磁铁来实现,其优点是结构比较简单,受交流磁场的干扰较小,但它易使通过测量导管内的电解质液体极化,使正电极被负离子包围,负电极被正离子包围,即电极的极化现象,并导致两电极之间内阻增大,因而严重影响仪表正常工作。当管道直径较大时,磁铁相应也很大,笨重且不经济,所以电磁流量计一般采用交变磁场,且是50HZ工频电源激励产生的。测量导管:其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。电极:其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。外壳:应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。衬里:在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

特点1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;2、测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;3、合理选择传感器衬里和电极材料,即具有良好的耐腐蚀和耐磨损性;4、转换器采用新颖励磁方式,功耗低、零点稳定、度高。流量范围度可达150:1;5、转换器可与传感器组成一体型或分离型;6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。10、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。11、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。12、转换器采用国际新先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。13、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。

安装说明;  电磁流量计广泛应用于污水,氟化工,生产用水,自来水行业以及医药,钢铁等等诸多方面。由于原理决定了它只能测导电液体。虽说它在可靠性和稳定性方面都比其它种类的流量计要好许多,但客户在实际使用过程中,还是会发生一些问题,下面我就电磁流量计在选型和安装上详细说一下:一,和其它流量计一样,虽然电磁流量计它的测量范围比是30:1,比涡街流量计和差压式流量计都要高,但也是有限制的,许多客户定表时,常常把它和水表相比较,以为可以测量很低的流速,一般情况下,它只能测0.1m/s.低于此流速电磁流量计就很难正确测量。所以定货初期对流量范围比要搞清楚。定货时不能按原先管道口径来定货,按你实际流量来定仪表口径。二,和其它流量计一样,电磁流量计对安装前后直管道也有要求,只不过比其它类流量计要求更低,但关健一点要满足:就是满管,再满管。不满管的情况下容易引起流量计乱跳:三,和其它流量计一样,电磁流量计也有防护等级,一般一体式的防护等级为IP65,分体式的为IP68(针对传感器而言),如果客户对仪表安装环境有要求,安装地点在地下阴井或其它一些潮湿的地方,建议客户选用分体式的。以免选错对仪表造成损害。四,电磁流量计可以测腐蚀性液体,但定货初期客户要正确提供其它测量介质属性,以免选型时对电极选型上的错误,导致传感器在后期使用过程中报废,给客户带来不便和经济上的损失。五,电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。六,在主管线是垂直管线时,一般情况下,要求水流是自下而上,尽量不要自上而下。后者容易引起流量波动比较大。安装除了满管以外,这点也是很重要的,其次就是前后直管道的距离了。选择便于维修,活动方便的地方。流量计应安装在水泵后端,决不能在抽吸侧安装;阀门应安装在流量下游侧。

结构简单、牢固可靠、使用寿命长 (且适用于测量海水)
?测量管内无活动部件和阻力部件,无压损,不会产生阻塞
?测量可靠,抗干扰能力强
?体积小、重量轻、安装方便、维护量小
?测量范围宽,测量不受流体温度、密度、压力、粘度、电导率等变化的影响

智能分体式电磁流量计,陕西大口径DN1000电磁流量计

?可在老管道上开孔改造安装,施工安装简单,工程量小
?较一般电磁流量计的成本和安装费用低,特别适合大中口径管道流量的测量
?采用先进加工工艺,固态封装、寿命长、使仪表具有良好的测量精度和稳定性
电磁流量计基本参数:
公称通径:DN80-DN2200
流动方向:正,反,净流量,
量程比:150:1
重复性误差:测量值的±0.1%
精度等级::0.2级、 0.5级、1.0级
被测介质温度:
普通橡胶衬里:-20~+60℃
高温橡胶衬里:-20~+90℃
聚四氟乙烯衬里:-30~+100℃
高温型乙烯衬里:-30~+180℃
额定压力:0.6—40Mpa
流量测量范围:流量测量范围对流速度范围是0.3—15m/s
电导率范围:被测流体电导率≥5μs/cm,大多数以水为成份的介质,其导电率在200-800μs/cm范围内,均可选用电磁流量;
输出电流及负载电阻:4~20mA全隔离负载电阻<750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V导通时 集电极电流为25mA
电极材料:含钼不锈刚、钛(Ti)、钽(Ta)、哈氏合金(H)、铂(Pt)或其他特殊电极材料
防护等级: 潜水型: IP68,其他型 IP65
供电电源:85~265V,  45~63HZ
直管段长度:管道式:上游≥5DN,下游≥2DN
连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB9119-88的规定。
工作电源:外接交流220V,外接直流24v、内置干电池多种选择
防暴标志:mdllBT4
环境温度: -25℃~+60℃
相对温度:5%~95%
消耗总功率:小于20W
电磁流量计安装注意事项:
1尽量避开具有强电磁场的设备,大功率干扰源。
2流量计应安装在水泵后面,禁止在抽吸恻安装;阀门应安装在流量下游端。
3流量计应安装在干燥通风处。
4电磁流量计在水平安装时,应该安装在处;非水平安装时,建议安装在流向由下向上,尽量避免出现非满管情况。






江苏分体式电磁流量计
