EFM 厂家直销大型空调机组DN700流量计

价格面议

联系方式:杨经理15179631852

联系我们时请说明是仪表网上看到的信息,谢谢!


材质 碳钢,不锈钢,铜,衬氟,塑料,铸铝合金,铸铁,透明丙烯酸,哈氏合金,钛,玛瑙,氟包塑,其他 适用介质 其他
产地 国产 加工定制
质保 2年

厂家直销大型空调机组DN700流量计的由 3 部分组成:1、流量传感器; 2、一对 PT1000; 3、
能量计转换器。
3.1.1、流量传感器的安装
1)先计算好流量传感器的安装尺寸。
2)将与流量传感器安装的管道沿径向断开,并修好断口。
3)将法兰套在管道上,固定好后点焊,再整圈焊好。检查是否完好。
4)重复将另一边的法兰焊好。
5)将流量传感器法兰与管道法兰之间安装好垫片,用螺栓

厂家直销大型空调机组DN700流量 详细信息

厂家直销大型空调机组DN700流量计

电磁流量计/能量计安装使用说明书



    管道式流量计的安装 .....................................................................................

    -

    3

    -

    1.2、管道式流量计的接线 .....................................................................................

    -

    5

    -

    1.3、管道式流量计的设置 .....................................................................................

    -

    9

    -

    1.4、管道式流量计的 MODBUS通讯协议 ...............................................................

    -

    12

    -

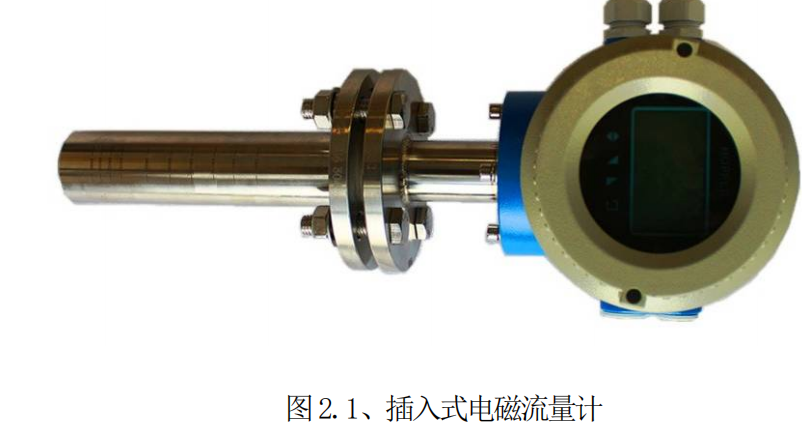

    .1、插入式流量计的安装 ...................................................................................

    -

    14

    -

    2.2、插入式流量计的接线 ...................................................................................

    -

    16

    -

    2.3、插入式流量计的设置 ...................................................................................

    -

    20

    -

    2.4、插入式流量计的 MODBUS通讯协议 ...............................................................

    -

    22

    电磁能量计 ..........................................................................

    -

    24

    -

    3.1、能量计的安装 ................................................................................................

    -

    24

    -

    3.2、能量计的接线 ................................................................................................

    -

    25

    -

    3.3、能量计的设置 ................................................................................................

    -

    28

    -

    3.4、能量计的 MODBUS通讯协议 ...........................................................................

    -

    32

    安装使用前,请务必阅读本说明书:

    1、电磁流量计/能量计安装形式可分为满管式和插入式。

    2、对于大口径的流量计,在拆装流量计时,严禁利用流量计本体作为

    起吊支点,同时起吊仪表和管线。

    3、流体的流向和仪表的箭头方向必须

    致。

    4、安装流量计时,对所有的螺母进行对角均匀的紧固,防止泄漏。

    5、安装流量计时应远离强电磁场的设备,如大电机、动力变压器等以

    免电磁干扰。

    6、流量计接地应良好。

    7、流量计测量时必须处于满管的条件下。

    8、测量腐蚀性的介质时,注意电极及内村的选择。

    9、注意所测流体的电导率必须要大于 10us 以上。

    10、当口径大于 DN500 时,建议在流量计的下游安装膨胀/伸缩节,便

    于安装及防止管道热胀冷缩的变化而影响流量计法兰的受力

    -

    厂家直销大型空调机组DN700流量计

    电磁能量计的由 3 部分组成:1、流量传感器; 2、

    对 PT1000; 3、

    能量计转换器。

    3.1.1、流量传感器的安装

    1)先计算好流量传感器的安装尺寸。

    2)将与流量传感器安装的管道沿径向断开,并修好断口。

    3)将法兰套在管道上,固定好后点焊,再整圈焊好。检查是否完好。

    4)重复将另

    边的法兰焊好。

    5)将流量传感器法兰与管道法兰之间安装好垫片,用螺栓紧固连接。

    6)检查各环节是否完好,慢慢开放阀门,观察法兰连接处是否泄漏。

    7)分体式转换器的安装:可以将转换器直接用螺丝固定在安装点。

    3.1.2、PT1000 的安装:

    支 PT1000安装在进水管,另

    支安装在回水管。PT1000 安装在水管

    中不要加装套管。两支 PT1000 的导线要求等长,减少导线电阻差。








    特别注意:

    1、流体流向与流量传感器的箭头方向必须

    致。

    、传感器水平安装时,必须安装在管线的较低处,垂直安装时流

    体需由下向上流。

    3、安装流量传感器时,在法兰和管道的焊接过程中,传感器必须

    不在管道上,以免高温损坏传感器。该损坏不属于仪表质保范围。

    4、切忌将流量传感器内衬作为垫片用,否则可能物理损坏传感器。

    该损坏将不属于仪表质保范围。

    5、流量传感器两边管道上的法兰必须要平行,否则容易泄漏。强

    行在法兰不平行的管道上安装流量传感器可能物理损坏传感器。该损坏

    将不属于仪表质保范围。

    6、流量传感器安装在工艺管线上时严禁当做起吊支点来起吊管线

    和仪表。否则将物理损坏传感器。该损坏将不属于仪表质保范围。

    3.2、能量计的接线

    3.2.1、流量传感器的接线

    1)励磁端子,用2芯屏蔽仪表线:EXT+、EXT

    -

    错接风险:若EXT+和EXT

    -

    端子接反,流量方向将反向,误差可能变大。

    2)信号端子,用3芯屏蔽仪表线:SIG1、SIG GND、SIG2。

    错接风险:若SIG GND 端子接错,仪表无法正常工作。

    3)接地线,传感器必须接地。若不接地,仪表工作可能异常。



    1、务必使用 2 根带屏蔽层的仪表线各自连接

    励磁端子

    号端子

    。切忌使用 1 根 5 芯屏蔽仪表线连接全部端子,否则仪表将无

    法正常工作。

    3.2.2、能量计的 PT1000 采用

    三线制桥连接方式的热电阻

    ,需要用

    到 2 根 3 芯仪表线。

    3.2.3、能量转换器的接线

    3.2.3.1、接线端子与标示如:

    图 3.4、能量转换器接线端子及标示图

    3.2.3.3、接线说明(常用接线见表 3.1 中粗体字部分)

    (1)和传感器接线,

    信号端子

    用 1根 3芯屏蔽线,分别接:SIG1、

    SIG GND、SIG2。

    错接风险:若 SIG GND 端子接错,仪表无法正常工作。

    (2)和传感器接线,

    励磁端子

    ,用 1 根 2 芯屏蔽仪表线,分别接:

    EXT+、EXT

    -

    错接风险:若 EXT+和 EXT

    -

    端子接反,流量方向将反向,误差可能变大。

    和供/回水 PT1000 接线,需要用到 2 根 3 芯仪表线,采用

    三线制

    桥连接方式

    PT1000温度传感器接线端子 A B B

    能量计转换器接线端子 Pta1、Ptb1 Pta2、Ptb2 Pta3、Ptb3

    表 3.2、能量计转换器与 PT1000 温度传感器接线端子对照表

    图 3.5、能量计转换器与 PT1000 温度传感器接线示意图

    (4)和 PLC 接通讯线,

    Modbus RS

    -

    485 输出

    ,用 1 根信号线,分别

    接:A(对应

    Modbus RS

    -

    485 +

    )、B(对应

    Modbus RS

    -

    485

    –”

    )。

    错接风险:若 A、B 端子接错,将无输出。

    (5)电源线,用 1 根电源线,分别接:L1(对应

    交流电源相线

    )、

    L2(对应

    交流电源零线

    )。

    错接风险:若电源线接错,将损坏仪表。该损坏将不属于仪表质保范围。

    (6)接地线,转换器必须接地,接地端子为

    PE

    。若不接地,仪表工

    作可能异常。

    (7)其他可能用到的接线,见

    表 3.1、各接线端子标示含义

    览表

    特别注意:

    1、务必将

    流量计/能量计的电源线

    变频器或强电的电源线

    分开,否则仪表将无法正常工作。

    2、

    能量转换器

    必须接地,否则仪表工作可能异常。

    3.3、能量计的设置

    能量计有两个运行状态:自动测量状态、参数设置状态。

    能量计上电时,自动进入测量状态。

    在参数设置状态下,用户使用四个面板键,完成仪表参数设置。具体的

    设置内容见:

    表 3.3、能量计转换器参数设置菜单

    览表

    3.3.1、自动测量状态时的按键功能
